SL7100B 降压恒流驱动 IC PWM 与线性双模调光，无电感外围简单 LED 驱动方案

在 LED 照明驱动领域，如何在有限的空间和成本下实现高效、稳定且灵活的调光控制，一直是工程师关注的核心问题。SL7100B 作为一款专为降压恒流应用设计的 LED 驱动 IC，凭借其独特的 PWM 与线性双模调光功能，以及无电感、外围电路简单的特点，为 LED 驱动方案提供了高性价比的选择。

一、SL7100B 核心特性概览

SL7100B 是一款连续电感电流导通模式的降压恒流驱动 IC，内部集成功率 MOSFET 和电流检测电路，无需外置电感即可实现稳定的恒流输出。其主要特性包括：

• 宽输入电压范围：适用于 5V 至 40V 的直流输入，覆盖多种供电场景。
• 内置功率 MOS 管：最大输出电流可达 1A，满足多数中小功率 LED 照明需求。
• 恒流精度高：输出电流精度可达 ±3%，保证 LED 亮度一致性。
• PWM 与线性双模调光：支持外部 PWM 信号调光，也可通过模拟电压进行线性调光，调光比可达 100:1。
• 无电感设计：外围元件极少，仅需很少的电阻电容，节省 PCB 面积与 BOM 成本。
• 多重保护机制：具备过温保护、LED 开路/短路保护等功能，提高系统可靠性。

二、为什么“无电感”如此重要？

传统降压 LED 驱动通常需要功率电感、续流二极管以及较多的外围元件，这不仅增加了方案体积，还带来了电磁干扰（EMI）和设计复杂度的挑战。SL7100B 采用创新的线性恒流架构，省去了电感元件，使其在以下场景中优势明显：

• 空间受限的灯具：如球泡灯、筒灯、面板灯等。
• 低成本方案：减少元件数量，降低整体成本。
• 低 EMI 要求：无电感开关噪声，轻松通过电磁兼容测试。

三、PWM 与线性双模调光详解

调光是 LED 照明智能化的重要环节。SL7100B 支持两种调光方式，用户可根据实际需求灵活选择：

1. PWM 调光

通过 EN 引脚输入 PWM 信号，占空比决定输出电流的平均值。PWM 频率建议在 200Hz 至 20kHz 之间，避免音频噪声。PWM 调光响应快、精度高，适合需要精确亮度控制的场合。

2. 线性调光

在 EN 引脚施加模拟电压（0.5V 至 2.5V），即可线性调节输出电流。这种方式无需 PWM 信号源，利用简单的分压电路或 DAC 即可实现，适合与模拟传感器或手动旋钮配合使用。

双模调光的设计让 SL7100B 既能满足数字调光系统的需求，也能兼容模拟调光方案，极大提升了应用灵活性。

四、典型应用电路

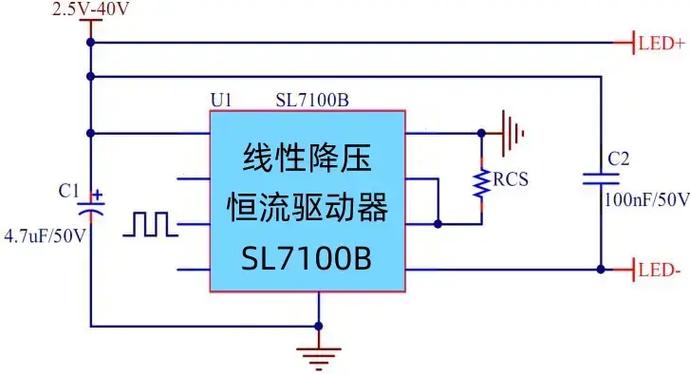

SL7100B 的典型应用电路极为简洁：

• 输入端连接直流电源，并联一个滤波电容。
• LED 串接在输出端与地之间。
• 通过一个采样电阻设定恒流值。
• EN 引脚接入 PWM 信号或模拟电压实现调光。
• 可选一个电容用于软启动或调光滤波。

整个电路仅需 5-6 个外围元件，无需电感、无需续流二极管，大大简化了设计。

五、应用场景

SL7100B 广泛应用于以下领域：

• 室内照明：球泡灯、筒灯、吸顶灯、面板灯
• 商业照明：轨道灯、橱窗灯、展示柜照明
• 工业照明：工作灯、机器视觉光源
• 汽车照明：车内阅读灯、氛围灯
• 智能照明：与 MCU 配合实现调光调色

六、设计注意事项

为了充分发挥 SL7100B 的性能，设计时需注意：

1. 散热设计：尽管无电感，但 IC 内部功耗仍需通过 PCB 铜箔散热，建议加大 GND 铺铜。
2. 采样电阻精度：选用 1% 精度的电阻以确保电流一致性。
3. 输入滤波：在输入端靠近 IC 放置 10μF 以上电容，减少电源纹波。
4. 调光信号质量：PWM 信号应干净无过冲，必要时加 RC 滤波。
5. LED 开路保护：虽然 IC 内置保护，但在高压差场合建议外加 TVS 管。

七、

SL7100B 降压恒流驱动 IC 以“无电感、外围简单、PWM/线性双模调光”为核心卖点，为 LED 照明驱动提供了一种高集成度、低成本且灵活的解决方案。无论是传统照明升级，还是智能调光系统设计，SL7100B 都能帮助工程师快速实现稳定可靠的 LED 驱动。随着 LED 照明向小型化、智能化发展，这类无电感线性驱动 IC 将拥有更广阔的应用前景。
